iMeter6 Üretim Tesisleri ve Ağır Sanayi. Endüstri alanlarında 96x96x119,5 mm ölçüleri, alüminyum kasa gövdesi, kompakt boyu ile kısıtlı alanlar için mükemmel şekilde uygundur. Class 0,2S enerji Ölçüm hassasiyet, IEC61850 Haberleşme Protokolü ve daha fazla özelliği ile sınıfının en iyisidir.
– TrueRMS ölçüm
– Cihaz Akım ve Gerilimde 0,1 ölçüm hassasiyet
– Minimum 1 GByte kayıt hafızası
– Opsiyonel nötr akımı veya kaçak akım (I4) ile ölçüm özelliği
– Min/ max olaylarının, geçen ay ve bu ay ki değerlerinin kaydı (Voltaj, Akım, Frekans, kW, kvar, kVA, PF, dengesizlik, K-faktör, THD için)
sıfırlanıncaya kadar ki veya sıfırlanmadan öndeki olarak değiştirilebilir.
– Veri, Dalga Formu, Aralıklı Enerji ve Demand kaydı
– Standart olarak 12 adet veri kaydı ve 4 adet hızlı veri kaydını
– Standart kayıtlar 1sn ila 40 gün’e kadar, hızlı kayıtlar 1 ila 60 cycle aralığında programlanabilme
– 16 adet’e kadar elektriksel parametrelerin veri kaydını yapabilmelidir. (Gerçek Zamanlı Ölçümlerin çoğu, Demand, Enerji, Harmonikler, Dengesizlik vb)
– Ayarlanabilir kayıt derinliği ve kayıt offset (karşılaştırma) yapılabilme
– Programlama ile Tarifeli enerji (12 sezona kadar, 8 tarife, 15’er dk’lık aralık ile) ölçümü yapabilme
– Periyodik süreler aralığında; kWh, kvarh tüketilen/üretilen ve kVAh Toplam tüketimlerinin hafızaya kaydını yapabilme
– Min 2 bağımsız TOU çizilgesi olup, programlanmış TOU arasında geçiş yapabilmeli ve (SEO) olay günlüğüne kaydedebilme
– Min- Max Demand ve periyodik demand kaydı yapabilme
– 3 faz U, I, P, Q, S, PF, I4, frekans, I / V dengesizliği için mevcut ve/veya öngörülen demand ölçümünü yapabilmel
– Max faz başına (Faz-Faz, Faz-Nötr Gerilimi ile Akım) ortalama, zaman etiketli demand hesaplama ve kaydını yapabilme
– FIFO kayıt modunu (dur şeklinde programlanabilen hafıza yapısı) dalga formu, enerji ve demand ile veri kaydı için destekleme
– COMTRADE formatında kayıt yapabilmelidir. Comtrade formatı cihaz ve web üzerinden indirilebilme
– Cihaz EN50160 raporlamasını yapabilme
– 256 örnek/periyod ile akım ve gerilim dalga formu kaydı yapabilme
– Her bir 128 giriş içeren bağımsız 2 dalga formu grubu
– 3 Faz Akım ve Gerilim Dalga formunu aynı anda yakalama
– Örnekleme, döngü ve döngü sayısına bağlı olarak programlanabilir dalga formu kayıt formatı (16×320……….256×20)
– Cihaz 16 adet standart (1 sn) 8 adet yüksek hızlı (1 periyod / 20msn) ve 6 logik modülü (AND/OR/NAND/NOR) içeren programlanabilir alarm durumunda; dalga formu kaydı, veri kaydedici başlatma, DO aktif etme ve e-mail atma kontrol limitleri
– Temel elektriksel parametre ölçümlerini yapabilmeli (3 faz I/V, Nötr Akımı, Hz, kWh, kVarh, üretilen/tüketilin/Net/Toplam, kVah Toplam ve kVarh Q1-Q4) ve 1 sn de bir güncelleyebilme.
– Cihaz IEC61000-4-30 Ed. 3 Class S uyumluluğu
– Cihaz IEC 62053-22 Class 0.2S enerji ölçüm sınıfı
– Cihazın IEC61000-4-7 Harmonik standardı uyumluluğu
– Cihaz’da min 1 adet 10/100BaseT TCP/IP Ethernet Portu (RJ45) ve 2 adet RS485 Modbus RTU portu
– Ethernet Gateway özelliği ile RS485 portundaki cihazları Ethernet network’e dahil edebilmeli ve min. 31 adet’e kadar modbus slave cihazı dahil edilebilme
– Ethernet üzerinden Modbus TCP, HTTPS, SMTPS, SNTP, SFTP, SNMP, IEC61850, BACnet IP, DNP 3.0 iletişim protokolleri
– Ethernet portu üzerinden web sayfası yayınlama ile cihaza web browser ile ulaşılabilme
– Web browser üzerinden online izleme yapılabilme
– Web browser üzerinden kayıtlı datalara erişebilmeli ve rapor düzenleyebilme
– EN50160 raporlamasını cihazın web arayüzünden oluşturabilme

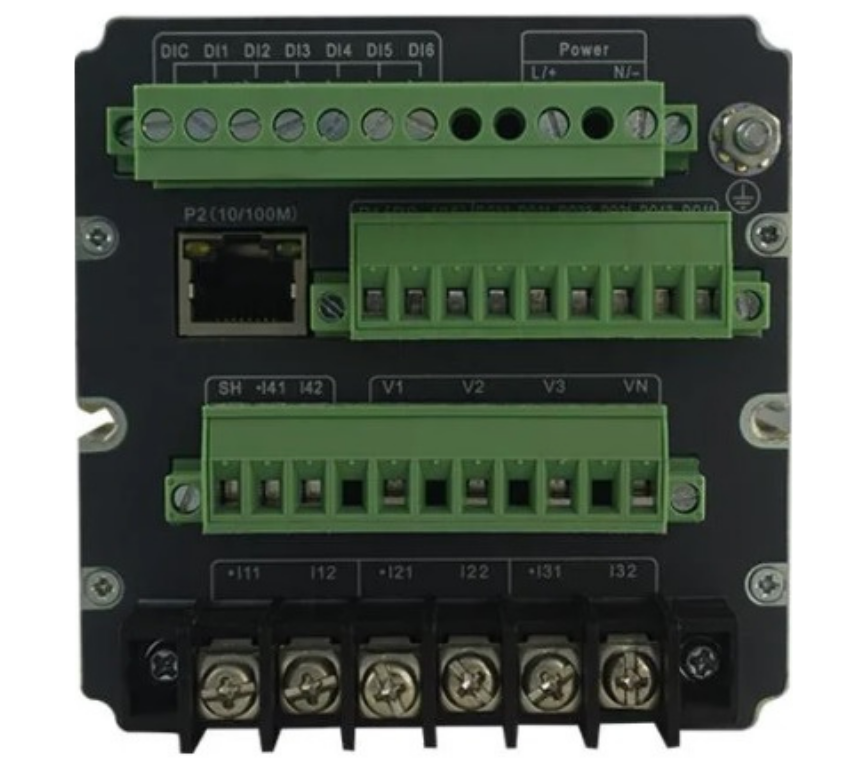

– Standart olarak sahip olduğu 6 DI + 3 DO ile şalter, kesici, ayırıcı vb alarm durum bilgisi izlene bilmelidir. Programlanabilir durumlar için 1000Hz etiketleme yapabilme
– Cihaz su, gaz, elektrik, kalorimetre vb sayaçlarda PULSE sayabilmeli ve programlanabilme
– Cihaz opsiyonel olarak 1 Analog Input (0-20mA or 4-20mA DC)# ile sipariş edilebilir

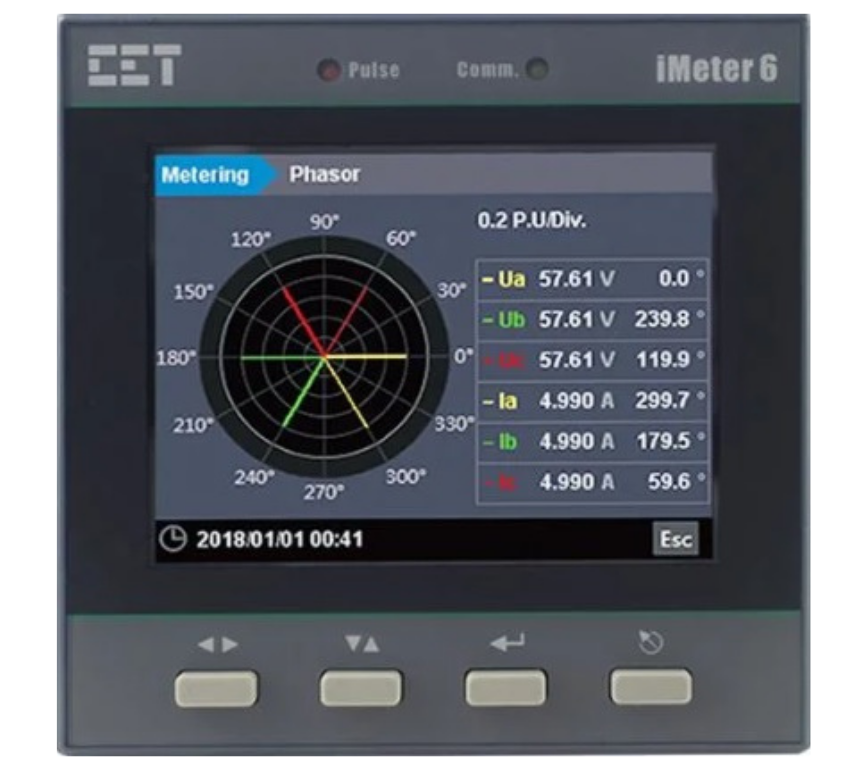

– Yüksek çözünürlüklü, arkadan aydınlatmalı, geniş açılı 320×240 pixel renkli dot-matrix IPS-LCD ekran sahip
– Cihaz 96x96x119,5 mm pano tipi kuruluma uygun ve alüminyum kasaya sahip
– Cihaz ön panel üzerinde ve Web üzerinden parola korumalı
– IEC 61000-4-30 Enerji Kalitesine göre Simetrik bileşenlere göre voltaj ile akım dengesizliği, Voltaj ve frekans değişimleri, THD, TOHD, TEHD, K-Faktor ve harmonikler, 63. Dereceye kadar FFT harmonik analizi,Kesinti, Sag/Swell algılama ve transient yakalama ölçümleri
– Cihaz 3 faz gerilim için ½ döngü ile 3 faz ve nötr akımı (I4), güç ve güç faktörü 1 döngü da bir RMS ‘te hızlı ölçüm
– Enerji Kalitesinde ( Sag/Swell ve Transient algılama, kurulum değişikliği, Ayar noktası olayları ve I/O durumları) 512 adet olayın ±1ms çözünürlükte zaman etiketli kaydı
– Sag/Swell ve Transient algılama veya diğer enerji kalitesi olayları
– Cihaz pil destekli dahili gerçek zaman saatine . (6 ppm hassasiyet <0.5s her gün için )
– Cihaz IEC61557-12: 2018 (PMD) 1000Vac ve 1500 Vdc’ye Kadar Alçak Gerilim Dağıtım Sistemlerinde Elektrik Güvenliği standartları
– Cihaz IEC 62052-11 IEC 62053-22 IEC 62053-23 izolasyon koruma standartları
– Cihaz EN61010-1: 2010 EN61010-2-030: 2010 CE LVD 2014/35/EU direktifi
– Cihaz EN61326: 2013) CE EMC 2014/30/EU direktifine uyumlu
– Güç Kalitesi Ölçüm Yöntemlerinde Test ve Ölçüm Teknikleri olarak IEC61000-4-30 Ed. 3 S Sınıf uyumlu
– Cihaz 95-277VAC L-N/415VAC L-L, 45-65Hz 90-300VDC besleme aralığına sahip
