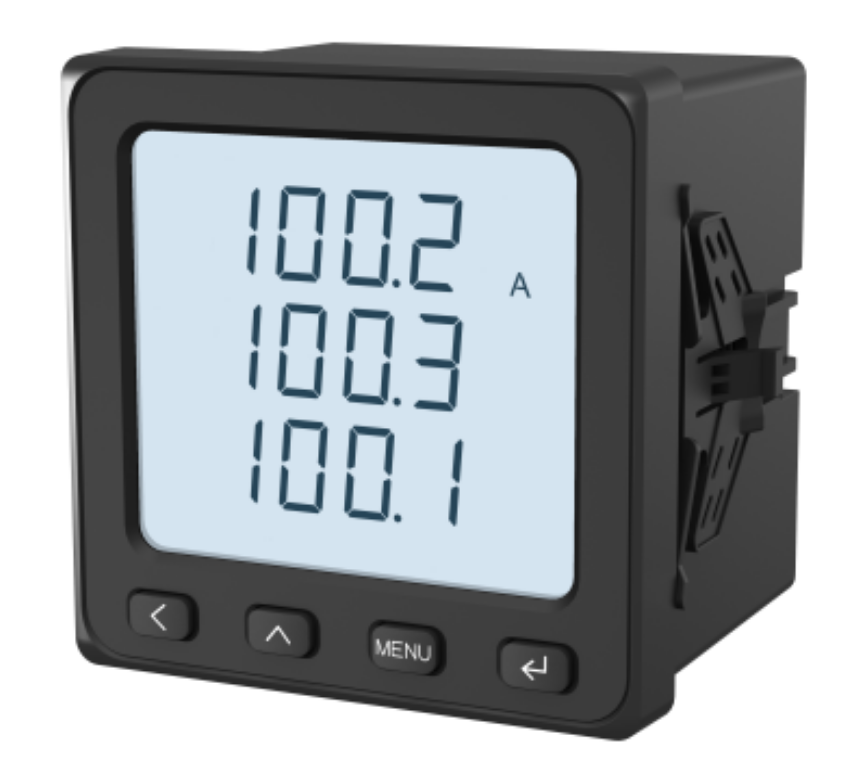

Elecnova LNF96EY-CMJK  Enerji Analizörü-Pano Tipi

C: RS485

M: Analog Çıkış  1 kanal

j: Dijital Çıkış 2 kanal

K: Dijital Giriş 4 kanal

Büyük LCD ekranlı ve RS485 arayüzü ile Modbus-RTU iletişim protokolüne sahip 96*96mm ön panel, Cl 0,5S enerji  ölçüm cihazıdır.

Bu yüksek hassasiyetli dijital güç ölçer, temel elektrik parametreleri I/U/P/Q/S/F/PF ve temel bir güç kalitesi analizörü sağlar. 2-31. bireysel harmonik ekran ve 4 kadranlı reaktif enerji ölçümü ile donatılmıştır.

Çift yönlü enerji ölçüm fonksiyonu, çift enerji ölçümü için güneş enerjisi santrali veya dizel jeneratörü yerine getirebilir.

Herhangi bir 3. taraf yönetim yazılımı, LNF96EY-C dijital panel ölçüm cihazından alınan ölçüm verilerini entegre edebilir.

True RMS ölçüm metodu ile birlikte;

Doğruluk: Akım ve Gerilimde Class 0,2 – Aktif Enerji Ölçümünde Class 0,5.

Ölçümler: True RMS ölçüm.

• Faz-Nötr Gerilimi: V₁, V₂, V_3, V_ort
• Faz-Faz Gerilimi: U₁₂, U₂₃, U_31, U_{123 ort}
• Akım: I₁, I₂, I_3, I_ort
• Aktif Güç:P₁, P₂, P_3, P_T
• Reaktif Güç:Q₁, Q₂, Q_3, Q_T
• Görünür Güç:S₁, S₂, S_3, S_T
• Güç Faktörü:PF₁, PF₂, PF3
• Frekans: F
• Demand Ölçümler: P_demand
• ve Min. Değerleri hafızada saklama

Enerji Sayacı:

• Çift Yönlü Enerji,
• Q_1, Q_2, Q_3, Q₄ Reaktif Enerji,
• Çok tarifeli enerji ölçümü(TOU)
• Aktif-Reaktif-Görünür Enerji:EnP, EnQ, EnS
• Reaktif Endüktif/Kapasitif Enerji:+EnQ /- EnQ
• Aktif, Reaktif, Görünür Import / Export Enerji: EnPE

Enerji Kalitesi:

• Faz Başına Akım-Gerilim Toplam Harmonik Distorsiyonu: THD U_1, THD U_2, THD U₃ – THD I_1, THD I_2, THD I ₃
• 3 Faz Akım-Gerilim Toplam Harmonik Distorsiyonu: THD U_T, THD I_T
• Dereceye kadar Akım-Gerilim Harmonikleri
