PD194Z-E14 Çok Kanallı Enerji Analizörü (3×4 ya da 12×1 Yük Çıkışı, Harmonik, Cl 0.2)

Çok Fazla İzleme ve Kontrol Noktanız için En iyi çözümü PD194Z-E Serisinde bulabilirsiniz.

‘’4 nokta 3 Faz ya da 12 nokta 1 Faz, RJ12 Akım Trafolu Kolay kurulum’’

Gerçek zamanlı elektriksel parametre ölçümü, enerji ölçümü, güç kalitesi analizi, durum izleme ve limitsiz alarm fonksiyonları gerçekleştirebilir.  Kompakt yapısı sayesinde aynı zamanda küçük boyutlu ve kolay kurulumludur. Tüm bu fonksiyonlar ve avantajlar ile endüstriyel devrelerde çok kanallı elektriksel parametre ölçme, izleme ve denetleme için en iyi bir çözüm olmasını sağlar.

Modül üzerindeki standart, 1 adet RS485 haberleşme ara birimi vardır.  Akım trafosu bağlantı uçları vardır. (Akım trafoları ister RJ12 konnektörlü ister Klemens girişli tercih edilebilir.)

Ölçüm Metodu: True RMS ölçüm.

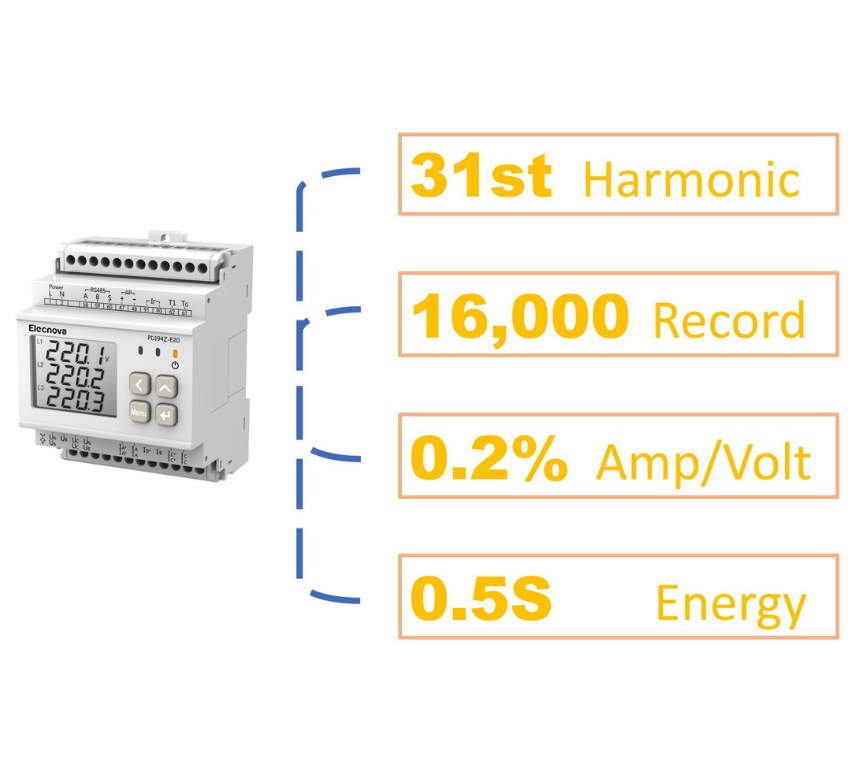

Doğruluk: Akım ve Gerilimde Class 0,2 – Aktif Enerji Ölçümünde Class 0,5S.

• Faz-Nötr Gerilimi: V₁, V₂, V_3, V_ort
• Faz-Faz Gerilimi: U₁₂, U₂₃, U_31, U_{123 ort}
• Akım: I₁, I₂, I_3, I_ort
• Aktif Güç:P₁, P₂, P_3, P_T
• Reaktif Güç:Q₁, Q₂, Q_3, Q_T
• Görünür Güç:S₁, S₂, S_3, S_T
• Güç Faktörü:PF₁, PF₂, PF3
• Frekans: F
• Demand Ölçümler: P_demand
• ve Min. Değerleri hafızada saklama

Enerji Sayacı:

• Çift Yönlü Enerji,
• Q_1, Q_2, Q_3, Q₄ Reaktif Enerji,
• Çok tarifeli enerji ölçümü(TOU)
• Aktif-Reaktif-Görünür Enerji:EnP, EnQ, EnS
• Reaktif Endüktif/Kapasitif Enerji:+EnQ /- EnQ
• Aktif, Reaktif, Görünür Import / Export Enerji: EnPE

Enerji Kalitesi:

• Faz Başına Akım-Gerilim Toplam Harmonik Distorsiyonu: THD U_1, THD U_2, THD U₃ – THD I_1, THD I_2, THD I ₃
• 3 Faz Akım-Gerilim Toplam Harmonik Distorsiyonu: THD U_T, THD I_T
• Dereceye kadar Akım-Gerilim Harmonikleri
• Creast Faktör ve K faktör
• Akım -Gerilim Dengesizliği
• Sıra bileşenleri (Pozitif-Negatif-Sıfır)

Standart Dahili Portlar:

• RS485 Hberleşme Portu (Modbus RTU)
• Enerji Pulse Çıkışı

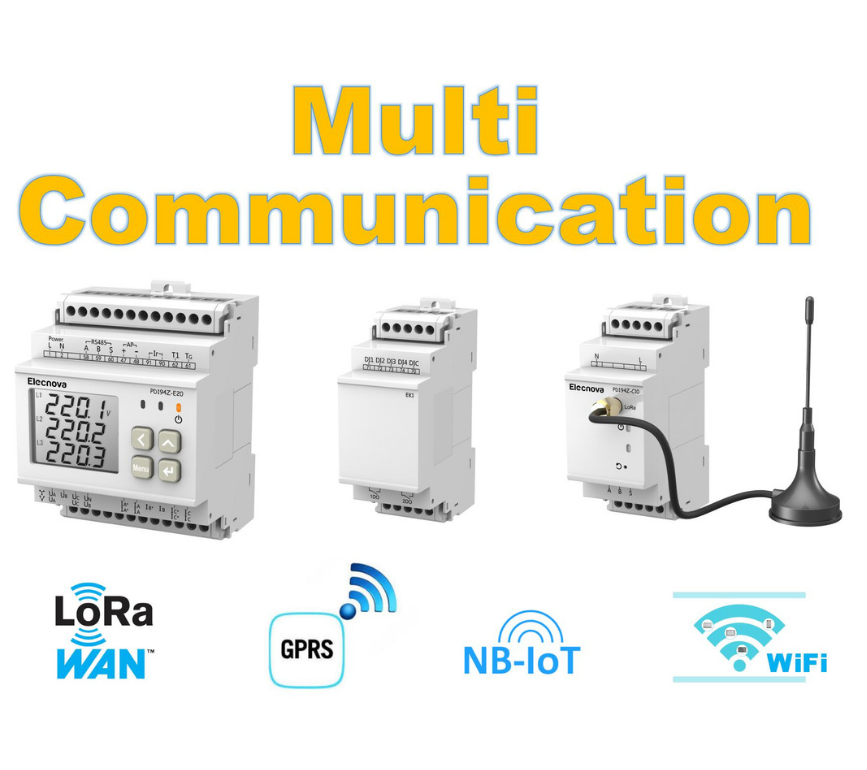

Opşiyonel Genişleme Modülleri:

• EK1: 4 DI / 2 RO

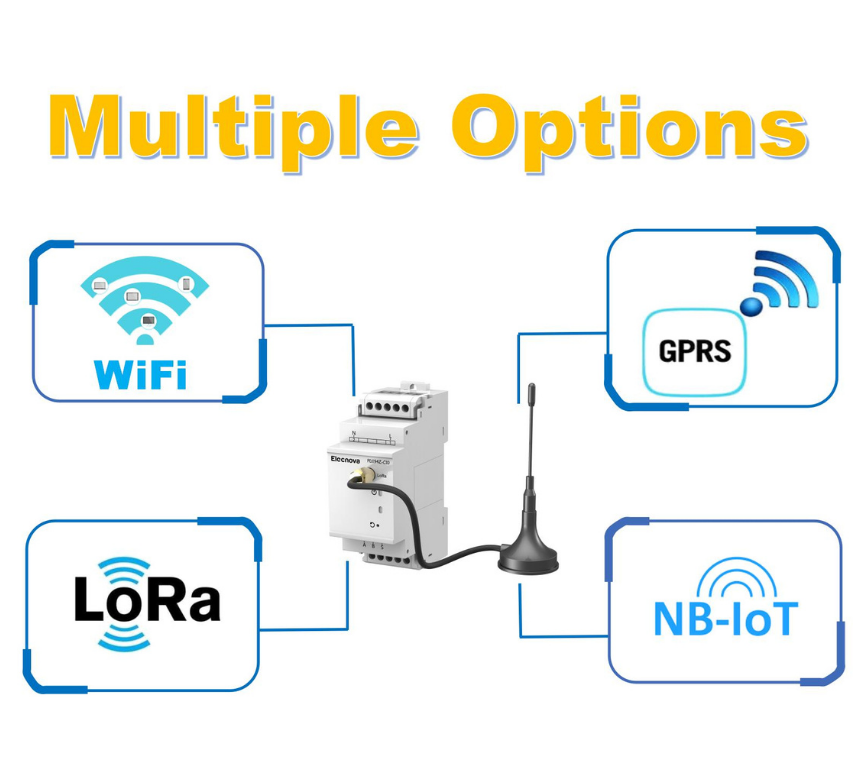

• EC2: LoRa Haberleşme Modülü

SHI Serisi Akım Trafoları:

SHI-BCT: Bara/Kablo tipi: Özel RJ12 çıkışlı Class 0,1 hassasiyetli, 5……600A Ara konnektör dahildir.

SHI-SCT: Ayrılabilir Tip: Özel RJ12 çıkışlı Class 0,5 hassasiyetli, 5…..600A Ara konnektör dahildir.

SHI-FCT: Rogowski Tip: Özel RJ12 çıkışlı Class 1 hassasiyetli, 5……3000A Ara konnektör dahildir.

Ara konnektör ara birimi istenilen mesafede ücretsiz verilmektedir. Siparişte belirtilmelidir.
