Genişletilebilir Haberleşme ve Sinyal modülleri ile tüm sistemlere uyum sağlar…
Piyasadaki en iyi Fiyat/Performans oranına sahip olan Sfere720 Çok Fonksiyonlu Enerji Kalite Analizörüne bakmadan karar vermeyin!!!
”TN, TT, IT sistemlere bağlantı uygunluğu.” TÜRKÇE MENÜ
Sfere720 Çok Fonksiyonlu Enerji Analizörü ile Tüm Elektriksel değişkenlerin ölçümü, Enerji Ölçümü ve Güç Kalitesi Analiz Fonksiyonları ile donatılmış eşsiz bir üründür.

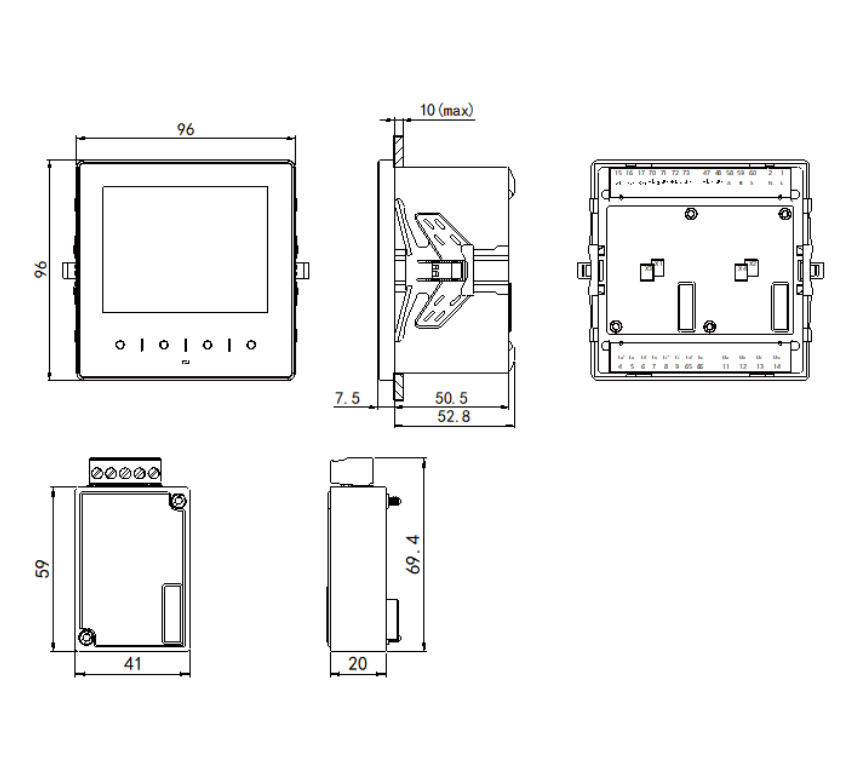

Görünüm: 3,5’’ LCD TFT Renkli Grafik Ekran – 96x96x52,8mm.
- Herhangi bir genişleme modülü seçim ile 96x96x70,5mm
- Dokunmatik Tip butonlar
- IP65 Koruma sınıfı (Ön panel) IP20 ( Sayaç Gövdesi)
Doğruluk: Akım ve Gerilimde Class 0,1 – Aktif Enerji Ölçümünde Class 0,2S.
Ölçümler Metodu: True RMS ölçüm. Renkli Fazör (Vektörel) Diagram gösterimi-IEC61000-4-15 ve IEC61000-4-30 Class A standardında ölçüm
Akım ve Güç için 10mA ‘den ölçüme başlama ve 1 mA çözünürlük ile kWh için 1 mA ölçüm başlama akımına sahiptir.
- Faz-Nötr Gerilimi: V1, V2, V3, Vort
- Faz-Faz Gerilimi: U12, U23, U31, U123 ort
- Akım: I1, I2, I3, Iort
- Nötr Akımı: In
- Aktif Güç:P1, P2, P3, PT
- Reaktif Güç:Q1, Q2, Q3, QT
- Görünür Güç:S1, S2, S3, ST
- Güç Faktörü:PF1, PF2, PF3
- Frekans: F
- Reaktif-Aktif Güç Faktörü: tg1, tg2, tg3
- Demand Ölçümler: Pdemand
- ve Min. Değerleri hafızada saklama
Enerji Sayacı:
- Çift Yönlü Enerji,
- Q1, Q2, Q3, Q4 Reaktif Enerji,
- Yedek Enerji
- Çok tarifeli enerji ölçümü(TOU)
- Aktif-Reaktif-Görünür Enerji:EnP, EnQ, EnS
- Reaktif Endüktif/Kapasitif Enerji:+EnQ /- EnQ
- Aktif, Reaktif, Görünür Import / Export Enerji: EnPE
Enerji Kalitesi:
- Faz Başına Akım-Gerilim Toplam Harmonik Distorsiyonu: THD U1, THD U2, THD U3 – THD I1, THD I2, THD I 3
- 3 Faz Akım-Gerilim Toplam Harmonik Distorsiyonu: THD UT, THD IT
- Dereceye kadar Akım-Gerilim Harmonikleri
- Crest ve K Faktörü
- Flicker
- Transient
- Akım-Gerilim Dengesizliği
Veri Kaydı:
- 8 Mgbyte Hafıza
- Enerji sayacı ve kaydı
- Demand/Min./Max. Kaydı
- Off-Limit kaydı
- Olay ve Alarm kaydı
Dahili Standart Giriş ve Çıkışlar:
- RS485 Haberleşme Portu (Modbus RTU)
- Enerji Pulse Çıkışı
- 2 dijital Giriş
- 2 Röle Çıkışı

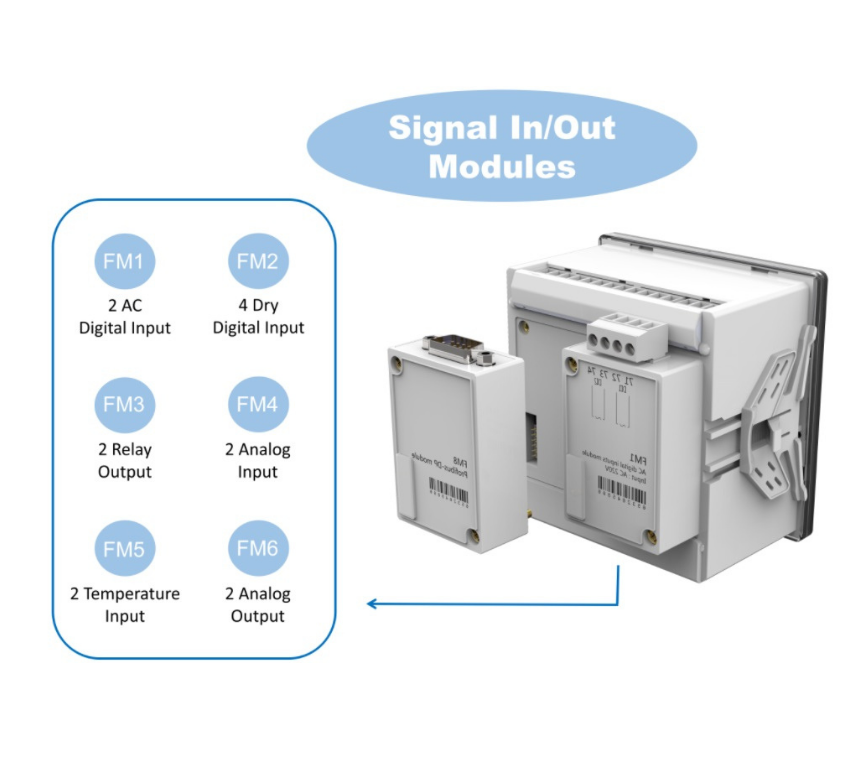

Opsiyonel Genişleme Modülleri:
- FM2: 4 Dijital giriş
- FM3: 2 Röle çıkışı
- FM4: 2 Analog Input -mA
- FM5: 2 sıcaklık girişi PT100
- FM6: 2 Analog çıkış (0/4….20mA)

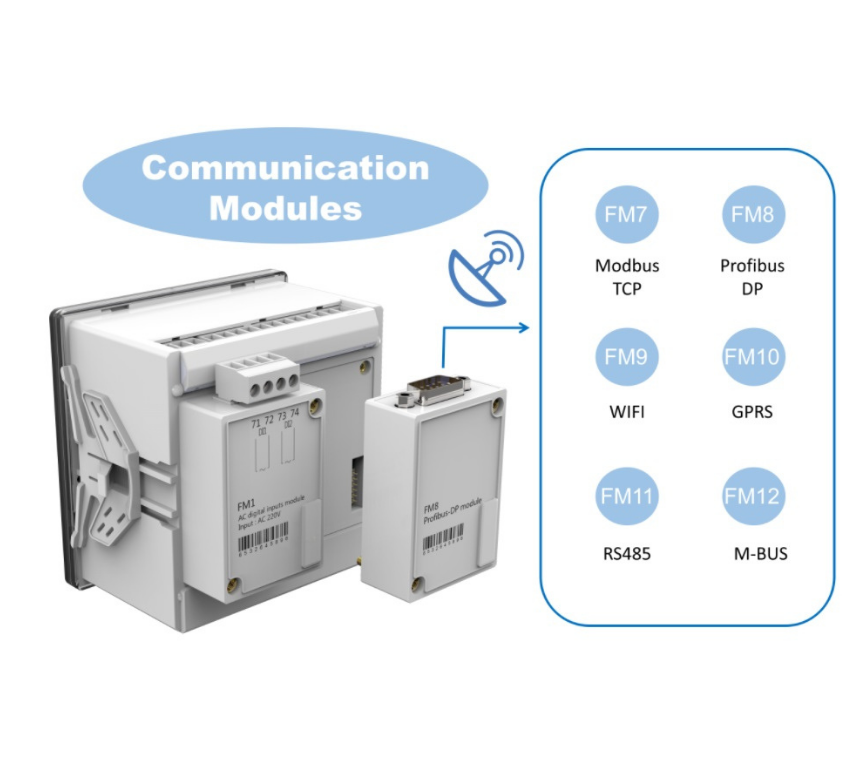

- FM7: Ethernet: Modbus TCP
- FM8: Profibus- DP
- FM11: RS485 (Modbus RTU)
- FM13: BacNet/MSTP
- FM14: BacNet/IP
- FM17: DNP3.0
- FM18: Dual Ethernet
- FM22: Profinet
Çevresel Özellikler:
- Çalışma sıcaklığı (-10~60)°C
- Depolama sıcaklığı (-25~70)°C
- Bağıl nem (%5~95) (jel yok)
- Yalıtım IEC 61010-1
Elektromanyetik uyumluluk
- Elektrostatik boşalmaya karşı bağışıklık IEC 61000-4-2-Seviye III
- Radyo frekansı alanına karşı bağışıklık IEC 61000-4-3- Seviye III
- Elektrik orucuna karşı bağışıklık geçici olaylar/patlamalar IEC 61000-4-4- Seviye Ⅳ
- Darbe dalgalarına karşı bağışıklık IEC 61000-4-5- Seviye Ⅳ
- İletilen bozulmalara karşı bağışıklık IEC 61000-4-6- Seviye Ⅳ
- Güç frekansı manyetik alanlarına karşı bağışıklık IEC 61000-4-8- Seviye III
- Gerilim düşüşlerine ve kısa devrelere karşı bağışıklık kesintiler IEC 61000-4-11-Seviye III
