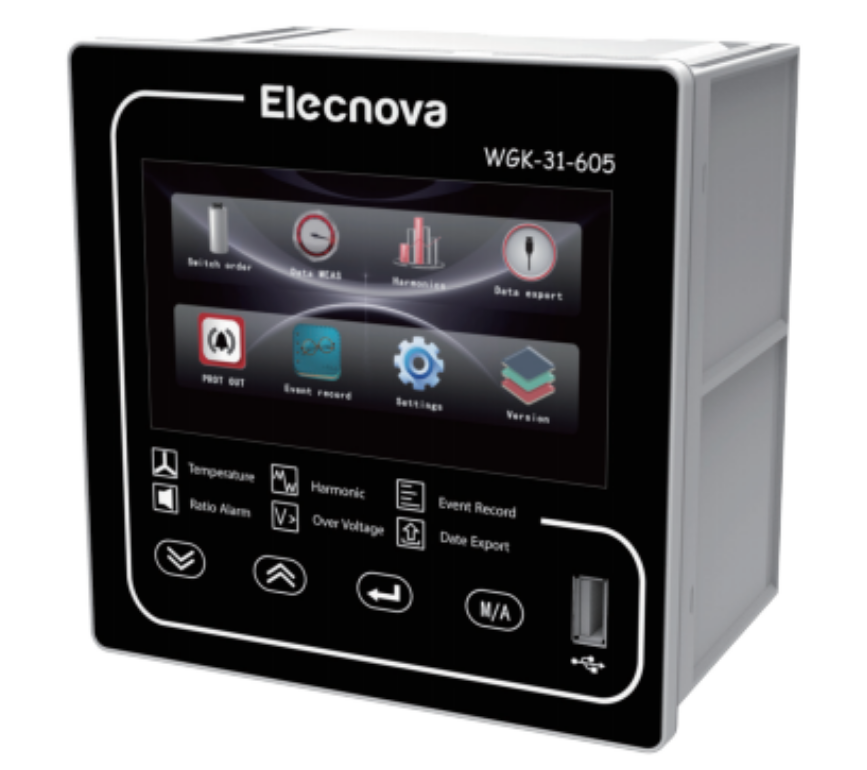

ELECNOVA WGK-31-605 Reaktif Güç Kompanzasyon Kontrol Cihazı
WGK serisi reaktif güç kompanzasyon kontrol cihazı, dijital tasarım ve AC örnekleme algoritmasını benimser. Modbus-RTU protokolünü desteklemek için TFT HMI ve standart RS-485 bağlantı noktasıyla donatılmıştır.
Ana Özellikler
● AC örnekleme algoritmasını kullanan tamamen dijital tasarım
● İnsan-makine arayüzü, TFT ekranı veya geniş ekran LCD Çin sıvı kristal ekranını benimser
● Modüler montaj, modern görünüm tasarımı
● RS-485 standart veri yolu arayüzü ile Modbus-RTU iletişim protokolünü destekler
● Gerilim, akım, güç faktörü, aktif güç, reaktif güç, harmonik gerilim, harmonik akım, frekans, kapasitör anahtarlama durumu, sıcaklık ve diğer parametrelerin gerçek zamanlı gösterimi
● Harmonik koruma fonksiyonu
● Hedef güç faktörünü cosφ 0,80 (gecikme)-1-0,80 (ileri) aralığında ayarlayın.
● Seçim için manuel/otomatik geçiş
● Eşit kapasite, kodlama ve bulanık kontrol anahtarlama modunu destekler
● Şebeke beslemesi 15 ms’den fazla kesildiğinde gerilim kaybı meydana gelir
● Her çıkış devresinin çıkış kapasitesi aynı anda ayarlanabilir
Ana teknik parametreler
● Ekran modu: TFT dokunmatik ekran
● Örnekleme voltajı: 400V veya 220V
● Çalışma voltajı: AC220 V
● Nominal devre sayısı: 12 devre/21 devre
● Nominal giriş: 5A
● Manuel telafi ve otomatik telafi olmak üzere iki çalışma modu vardır
● Harmonik ölçüm ve koruma fonksiyonuna sahiptir.
● RS-485, Modbus-RTU standart field bus iletişim arayüzüne sahiptir (opsiyonel)
● Kurulum yöntemi: panel kurulumu
